OBRA REHABILITACION Y REFORMA DEL MATADERO DE PEDROLA

OBRA PEDROLA

REHABILITACIÓN Y REFORMA DEL ANTIGUO MATADERO DE PEDROLA

. DESCRIPCIÓN DEL INMUEBLE. ANTECEDENTES.


El edificio se ubica en un solar en esquina entre la calle Portillo Eras y la embocadura a un futuro vial sin urbanizar actualmente. Su referencia catastral es 8485012XM4288E0001XP. En ella consta que se trata de un edificio de uso industrial construido en el año 1.950 sobre una parcela de 368 m2. de superficie. La superficie construida es 404 m2., según la ficha catastral.

Su fachada principal abre hacia la calle Portillo Eras mientras que la calle transversal limita con la Unidad de Actuación 8 del Suelo Urbano No Consolidado siendo actualmente el arranque de un camino sin pavimentar de acceso a las fincas integradas en dicha Unidad de Actuación.

Se trata de un conjunto de edificaciones que servían como matadero municipal. En la actualidad se encuentra abandonado y en mal estado de conservación especialmente las naves posteriores de una sola planta que estaban dedicadas principalmente a establos de los animales a sacrificar. También contenían las salas de los veterinarios, los aseos y demás dependencias necesarias. La cubierta de estas naves se encuentran en estado de ruina. La nave que recae hacia el camino perpendicular a la calle se encuentra en buen estado ya que sirve ocasionalmente como taller de restauración de muebles.

El volumen principal está formado por una nave rectangular de 8 x 10 m. libres interiores. El sistema estructural consiste en muros de carga perimetrales de 0,65 m. de espesor. No se han apreciado daños en la construcción.

Tiene una cubierta a 2 aguas soportada por viguetas de hormigón apoyadas sobre los muros de carga laterales y sobre una jácena longitudinal situada en el eje de la nave salvando la distancia entre sus testeros. Tres de los muros tienen 4 ventanas cada uno situadas en su parte superior. En la zona inferior del muro restante se abren los huecos de comunicación con los cuerpos anexos, éstos en estado de ruina.

1.4.- SITUACIÓN URBANÍSTICA.

El presente proyecto de ejecución se ajusta a los parámetros y alineaciones recogidos en las vigentes Normas Subsidiarias Municipales. El solar está clasificado como suelo urbano y su calificación es zona A (Casco Antiguo).
Los parámetros urbanísticos aplicables a esta parcela son los siguientes:

- Ocupación máxima en planta baja 100%
- Ocupación máxima en plantas alzadas: 12 m. de fondo ó 75%
- Tipo de ordenación: Manzana cerrada - Número máximo de plantas: Planta baja + 2
- Superficie máxima edificable: 920 m2.
- Altura máxima a cornisa: 10,00 m.
- Usos permitidos: Salas de espectáculos, reuniones, cultural y religioso (en planta baja y edificios completos)



. PROGRAMA DE NECESIDADES.

El programa consiste en la rehabilitación y la reforma de las instalaciones del antiguo matadero municipal para permitir su uso como un espacio polivalente sin uso definido de tal manera que pueda adaptarse a las necesidades del Ayuntamiento en cada momento.

Se trata de eliminar los elementos más deteriorados para su sustitución, como las construcciones añadidas a la nave principal, y sanear el resto de la edificación creando un patio interior. .Se creará una única entrada aprovechando la techumbre situada entre la nave principal y la medianera que sirva de control para el acceso a los distintos espacios del recinto. Se aprovechará el cuerpo exterior recayente al camino para la ubicación de 3 cuartos de aseo y las oficinas de dirección y secretaria. La nave principal se mantiene en su estado actual para permitir un amplio abanico de usos conforme a las necesidades municipales. En el resto del inmueble se delimitan 3 salas con posibilidad de usos independientes.

. DESCRIPCIÓN DE LA OBRA.

La entrada al espacio se realizará desde la calle Portillo Eras por la verja existente. El cubierto anexo al testero posterior servirá de vestíbulo y control. Desde este espacio se podrá acceder a la nave principal (sala 1) y al patio interior. Este patio servirá de iluminación y de entrada a la nave de una planta adosada a la medianera posterior (sala 4) y a otro cuerpo transversal (sala 2) que sirve de comunicación con la nave principal y con la edificación que recae al camino y que contiene los aseos, la sala 3 y los despachos de secretaría y dirección. De esta manera se consigue que todos los espacios estén comunicados entre sí y simultáneamente puedan ser utilizados independientemente sin que sus actividades se interfieran.

Será necesaria la apertura de 4 nuevos huecos en la fachada principal de la nave a la altura de la planta baja para permitir la correcta iluminación de este espacio. El resto de las salas conservarán sus huecos abriéndose los imprescindibles para permitir la aludida comunicación entre ellos. Parte de los huecos respetan sus dimensiones pero se reduce su superficie acristalada mediante hojas ciegas de madera entarimada y barnizada por su cara exterior.
En el interior de la nave principal se levantará la solera y el sumidero existente así como la capa de terreno necesaria para la ejecución del nuevo pavimento sobre una solera armada enrasado con el resto de los pavimentos evitando resaltes o discontinuidades. .Se trasdosarán las fachadas hasta la cota del perfil perimetral. En el resto de la actuación la totalidad de las fachadas irán trasdosadas aislándose térmicamente tanto este elemento como las cubiertas.
Se ejecutará una nueva cubierta en la nave posterior reutilizando la teja existente. Se colocará un canalón oculto de chapa galvanizada que protegerá la cara superior del alero de ladrillo actual. Los huecos se mantendrán con sus dimensiones actuales. Un pequeño tramo de esta cubierta se formará con una losa de hormigón armada en previsión de una futura ampliación del equipamiento e irá recubierto de chapa galvanizada con la pendiente suficiente.

. MEMORIA JUSTIFICATIVA. CONDICIONES FORMALES DEL EDIFICIO.

Se respetarán las características formales y volumétricas del edificio limitándose a la demolición de los cuerpos adosados a la fachada trasera de la nave principal para permitir la formación de un pequeño patio interior que sirva de acceso e iluminación a las naves posteriores.
La cubierta de estas naves se realizará conforme a su estado inicial con correas de madera y recolocándose la teja existente añadiéndose un canalón oculto para no impedir la vista del alero existente.
Las fachadas de nave principal y del cuerpo recayente al camino se pintarán en un color a decidir por la Dirección Facultativa. Se sustituirán las ventanas por otras de madera barnizada y vidrio. Las fachadas de las naves interiores se sanearán dejando visto el ladrillo original.

. CARACTERÍSTICAS CONSTRUCTIVAS

a.- Demoliciones

Se derribarán los cuerpos de una altura añadidos a la fachada trasera de la nave principal. Se demolerán las cubiertas hundidas de la nave posterior y de la techumbre adosada a la fachada lateral de la nave, ésta en función de su estado de conservación, y retirará la teja existente apilándose para su recolocación. Se apuntará el muro y el alero para impedir su movimiento hasta la consolidación del elemento.
Se abrirán 4 huecos en la fachada a la calle realizándose cargaderos formados por 2 perfiles IPN en cada uno.

b.- Cimentación

Mediante zapatas aisladas de hormigón armado HA-25, de 40 cm. de canto, y con vigas centradoras. Se ha adoptado una tensión de cálculo de 0,2 N/mm2. Se cumplirá lo estipulado en la NTE-CSZ (Cimentaciones superficiales. Zapatas).
Sobre el terreno y al nivel indicado por la Dirección Técnica se extenderá una base de 20 cm. de zahorras compactadas y una capa de hormigón de limpieza de 10 cm. de espesor.
Se respetarán las cimentaciones de los muros de carga, reforzándose si fuera necesario tras los estudios oportunos. La excavación se realizará por bataches, si se considerase necesario por la Dirección facultativa de las obras, utilizándose los medios oportunos para garantizar la estabilidad de los edificios.

c.- Saneamiento horizontal

La red de saneamiento será unitaria y se realizará con tubería de PVC, de los diámetros indicados en planos, y discurrirá enterrada por el suelo del edificio. Se colocarán arquetas en los encuentros y cambios de dirección. Desde esta arqueta, en función de la cota, se acometerá a la red municipal.
Las bajantes verterán las aguas al pavimento del patio donde serán recogidas en una rejilla sumidero. Tanto esta rejilla como los restantes sumideros se conectarán a sus correspondientes arquetas de paso. Las aguas provenientes de los sumideros del patio se llevarán a la arqueta principal para su evacuación a la red.
La evacuación de las aguas residuales de los aseos y el cuarto de limpieza se realizará mediante conductos de PVC de distintos diámetros conectados a los aparatos sanitarios reflejados en el plano de saneamiento. Se considera que no es necesario ventilar las bajantes en cubierta. Todos los aparatos sanitarios llevarán su propio sifón para los malos olores procedentes de la red.

d.- Estructura

Se realizará una estructura metálica perimetral en el interior de la nave formada por tubos de acero cuadrados huecos anclados a las zapatas mediante chapas de acero y los muros de carga, según detalles. Superiormente se soldarán a un perfil IPN colocado a lo largo de las fachadas. Los postes se recubrirán con doble placa de Pladur.

e.- Fachadas

Se respetarán las fachadas actuales salvo para la apertura de los huecos de ventana previstos. Posteriormente se sanearán y pintarán.
Las fachadas de las naves interiores se repicarán para dejar vista la fábrica de ladrillo macizo.

f.- Cubierta

Se revisará la cubierta de nave principal prestando especial atención al estado de los tirantes metálicos.
La cubierta a un agua demolida en la nave interior se realizará con correas rectangulares de madera apoyadas sobre un durmiente también de madera sentado sobre el muro carga. Este elemento irá anclado al muro mediante varillas empotradas en la fábrica.
Sobre las correas se colocará un panel sándwich realizado in situ y formado por una cara interior de tarima de madera, un cuerpo intermedio de poliestireno extrusionado y una cara externa de tablero hidrófugo sobre el que, una vez impermeabilizado, se recolocará la teja recuperada. La tarima descenderá verticalmente hasta recubrir el durmiente de madera.
Se instalará entre el alero y el faldón un canalón oculto de chapa galvanizada conectado a las bajantes del mismo material. La chapa se solapará bajo la teja y recubrirá superiormente el alero con un goterón en su extremo.
La cubierta del espacio destinado a recepción se realizará de la misma manera.

g.- Carpintería exterior

Toda la carpintería será de madera barnizada. El acristalamiento será doble vidrio con cámara 6+10+6. En los antepechos y zonas de tránsito se colocará vidrio de seguridad 3+3 con lámina de butiral intermedia.

h.- Carpintería interior

La carpintería interior será maciza con cuerpo formado por tablero DM y revestida con madera para barnizar y tendrá las hojas lisas. Llevará precerco.
Las puertas de los cuartos de baño tendrán condena y llevarán rejillas inferiores. Los herrajes serán cromados.

.i.- Revestimientos

El solado de las salas será de baldosas de gres antideslizante de 31x31 cm. sentadas con mortero de cemento sobre una capa de regularización de mortero extendida sobre la solera o sobre el pavimento existente, si es posible. Se cumplirá lo dispuesto en la NTE-RSR. El pavimento de los aseos será antideslizante, en cumplimiento del DB-SU.
La cara interior de los cerramientos de fachada, los tabiques interiores y los techos serán de placas de yeso laminado en sus diferentes tipos de colocación para su posterior pintado. Se colocarán guardavivos de chapa galvanizada en las esquinas de las paredes. Se cumplirá lo dispuesto en la NTE-RPG. Los falsos techos se realizarán con Pladur excepto en aquellas zonas especificadas con tarima de madera.
Las paredes de los aseos estarán alicatadas hasta el falso techo con azulejos blancos de 20x20 cm. recibidos con cemento-cola, según especificaciones del fabricante, sobre enfoscado previo de mortero. Cumplirán lo establecido en la NTE-RPA.

.j.- Fontanería

La acometida se realizará en el punto señalado por los técnicos desde la red municipal de abastecimiento de agua. Se considera, en base a los datos recabados, que la presión de la red es suficiente para el correcto suministro al edificio sin necesidad de grupo de presión.
El contador de agua se instalará en el armario previsto en el plano de fontanería. Las tuberías serán de polietileno en distintos diámetros. Las rozas no cortarán los tabiques por los que pasen las conducciones. Éstas discurrirán por los falsos techos. Cada cuarto húmedo tendrá llaves de corte para independizarlos del resto de la instalación.
Los aparatos sanitarios serán de porcelana vitrificada modelo Dama de Roca o similar. Dispondrán de llaves de corte.
Se dispondrá una red de riego para el patio interior
Se cumplirá lo dispuesto en las NTE-IFA, NTE-IFF y NTE-IFC.

2.2.k.- Climatización

No está prevista inicialmente la instalación de aire acondicionado aunque la instalación eléctrica se dejará prevista y preparada para la colocación de los aparatos necesarios.

2.2.l.- Electricidad

El contador de agua se instalará en el armario previsto en el plano de electricidad. La caja general de protección con el cuadro eléctrico se situará en la zona de recepción y control del edificio. Contendrá el I.C.P., el interruptor diferencial y los interruptores magnetotérmicos de cada circuito.
Se considera que el grado de electrificación es medio. Constará de un mínimo de 6 circuitos independientes para alumbrado fijo, para tomas de fuerza y para usos diversos. La alimentación a puntos de luz y bases de enchufe se realizará a 220 V. El paso de tubos se llevarán entre las placas de yeso laminado a través de su estructura metálica. Se preverán pasos entre pisos para las conducciones. Las tomas de corriente se situarán a 20 cm. del suelo, excepto que se indique su posición sobre encimeras o aparadores en que se colocarán a 70 cm de altura. Los interruptores se colocarán a una altura de 110 cm. del pavimento.
Los mecanismos serán bTicino serie Light color blanco.
Se dejará previstos puntos de luz en el patio interior para la colocación de apliques murales.
En los cuartos húmedos se respetará una distancia mínima de 100 cm. entre aparatos eléctricos y tomas de corriente y la instalación de fontanería.
Todas las salas dispondrán de un punto de luz conectado a un interruptor y de las tomas de corriente necesarias en función de sus dimensiones.
La red de tierra se realizará mediante un anillo perimetral de cable de cobre desnudo unido a picas enterradas en la cimentación o en el terreno.
Se cumplirán las NTE-IEB, NTE-IEI y NTE-IEP.
Esta instalación contará con boletín del instalador que cumplirá el R.E.B.T. vigente y las normas de empresa suministradora.
m.- Ventilación

Los cuartos de aseo tienen ventilación forzada mediante conductos individuales. Todos los conductos llevarán un remate de ventilación superior con extractor incorporado. Las ventanas dispondrán de aireadores, según DB HS. Las puertas tendrán una holgura inferior mínima de 1,2 cm.

n.- Telecomunicaciones

Se realizará conforme a las especificaciones de la Dirección Facultativa. Constará de una arqueta situada en la acera, canalización enterrada hasta el armario situado en la zona de recepción y control del edificio. Desde éste se realizará la canalización a las distintas salas y despachos.
Se instalará una placa de portero automático con 2 puntos de apertura.

o.- Impermeabilizaciones y aislamientos

Los muros de sótano se impermeabilizarán exteriormente con una lámina asfáltica armada sobre imprimación y protegida con geotextil.
Las terrazas se impermeabilizarán con doble lámina asfáltica modificada armada protegida sobre imprimación y capa de mortero para formación de pendientes. Se cuidará especialmente el encuentro con paramentos formándose medias cañas y protegido con zócalo cerámico.
Se cumplirá lo estipulado en la NBE QB-90.
Las fachadas se aislarán con planchas de lana de roca con barrera de vapor incorporada de 4 cm de espesor. El aislamiento de la cubierta consistirá en planchas de poliestireno extrusionado.

p.- Pinturas y falsos techos

Se colocarán falsos techos continuos de Pladur en los despachos, en la sala 3 y en los cuartos de aseo. Sobre ellos discurrirán los conductos de instalaciones. También servirán para la colocación de puntos de luz en dichas zonas. Cumplirán las especificaciones de la NTE-RTC.
Las paredes irán estucadas y pintadas al plástico. Los techos llevarán pintura plástica lisa. Se aplicará una mano inicial de fondo tras la preparación de los paramentos y dos manos de acabado. Posteriormente se procederá a la limpieza de la obra. Se cumplirán las indicaciones de la NTE-RPP.
La cerrajería llevará imprimación tras la preparación y limpieza del soporte metálico. Se aplicarán un mínimo de 2 manos de esmalte sintético en taller, procediéndose en obra al repaso de las zonas dañadas.


CUADRO DE SUPERFICIES.

SUPERFICIES EDIFICADAS Y CONSTRUIDAS

SUPERFICIE NETA PARCELA 404,00 m2.
SUPERFICIE MÁXIMA EDIFICABLE 920,00 m2.
SUPERFICIE EDIFICADA TOTAL 307,66 m2.
SUP. EDIFICADA PLANTA BAJA 307,66 m2.
SUPERFICIE ÚTIL TOTAL 234,60 m2.

Espacios de gestión
Zona recepción 13,15 m2.
Despacho dirección 10,40 m2.
Secretaría 9,00 m2.
Espacios públicos
Sala 1 (nave principal) 76,30 m2.
Sala 2 (unión sala 1 y sala 4) 24,90 m2.
Sala 3 (sala nave camino) 22,15 m2.
Sala 4 (sala patio interior) 55,78 m2.
Espacios de servicio
Cuarto de limpieza 8,90 m2.
Distribuidor aseos 3,80 m2.
Aseo adaptado minusválidos 3,30 m2.
Aseo 1 3,17 m2.
Aseo 2 3,75 m2.

SUPERFICIE PATIOS INTERIORES 96,34 m2.


Las partidas del proyecto que se realizarán por la Escuela Taller en el periodo de formación en alternancia con las prácticas profesionales son las siguientes:

. ACTUACIONES DEL MÓDULO DE ALBAÑILERÍA

Demoliciones:

Desmontaje de cubierta 123.07 m2
Demolición de alicatados 135.60 m2
Apertura de huecos y demolición de muros 18.86 m3
Levantado instalación eléctrica 1 ud
Levantado instalación de fontanería 1 ud
Levantado Aparatos sanitarios 1 ud
Levantado de pavimentos existentes 204.19 m2
Movimiento de Tierras
Excavación
37.79 m3
Cimentaciones y estructuras
Hormigón Limpieza 4.52 m3
Hormigón armado HA 250 18.06 m3
Soleras armadas 271.53m2

Losas vistas 1.78 m3
Cubiertas
Retejado 105.96 m2
Tabiquería interior
Arquetas 51*51*65 4 ud.
Tabique Pladur metal 100/600 25 m2
Tabique Pladur metal 76/600 WA 33.09 m2
Trasdosado fachadas 247.94 m2
Revestimientos interiores
Preparación, limpieza y reposición de paramentos verticales 373.96
Alicatado azulejo color 44.16 m2
Gres antideslizante baños 15.76 m2
Solado Gres prensado travertino 194.15 m2
Vierteaguas 12.01 m2
Falsos techos 154.91 m2
Enfoscado maestreado hidrófugo 21.13 m2
Urbanización
Pavimento de adoquín 37 m2
Colocación cancela metálica 1 ud
Valla de murete 1 m 7 ml
Instalaciones: Ayudas a gremios
Fontanería 1 ud
Electricidad 1 ud
Calefacción 1 ud
Telecomunicaciones 1 ud
Protección incendios 1 ud


. ACTUACIONES DEL MÓDULO DE CARPINTERÍA

Cubiertas

Limpieza de viguería 105.96 m2
Entablerado de madera+ impermeabilización 105.96 m2
Puertas
Puertas de paso ciegas 7 ud
Puerta paso vidriera 1 hoja 2 ud
Puerta de paso vidriera dos hojas 2 ud
Mampara mixta interiores/exteriores 35 m2
Ventanas
Carpintería exterior ventanas 35 m2.
Mobiliario
Equipamiento almacén 1 ud
Barra recepción 1 ud
Encimera baños 5 ud

FOTOGRAFIAS OBRA REHABILITACION MATADERO

FOTOGRAFIAS OBRA REHABILITACION MATADERO





































jueves, 28 de octubre de 2010

SEÑALIZACION CICLORED

SEÑALIZACION CICLORED




COLOCACIÓN DE LA SEÑALIZACIÓN DE LA CICLORED QUE RECORRE LA COMARCA DE LA RIBERA ALTA DEL EBRO


. Introducción

Ciclo_red es una red de caminos transitables en bicicleta e interconectados entre sí que se extiende como una tela de araña en una zona geográfica uniendo el máximo número de puntos de interés a través del mayor número de caminos posibles.

¿En qué se diferencia ciclo_red de una señalización convencional?

Cualquier zona geográfica cuenta con sus poblaciones, carreteras, puntos de interés cultural y medioambiental, restaurantes, albergues, etc. Todo ello, lógicamente, distribuido a lo largo y ancho del territorio. También pueden existir una serie de caminos transitables en bicicleta señalizados de manera tradicional, y dispersos de tal forma que úni­camente permiten al ciclista realizar un recorrido determinado. Usando algunos caminos rurales y carreteras poco transitadas se pueden unir todos estos caminos oficiales tejiendo así una tela de araña que abarca la zona geográfica en su totalidad.

El sistema de señalización de Ciclo_red no le indica al usuario hacia donde se dirige sino el punto exacto donde se encuentra en cada momento y el punto en el que se encontrará, a corto plazo, si decide seguir por uno u otro camino. De esta forma contamos con un método de señalización mediante el cual nadie pue­de desorientarse.

A lo anterior hay que añadir un mapa de calidad que indique el tipo de terreno de cada uno de los caminos (para poder acceder al que mejor convenga al ci­clista dependiendo de la bicicleta que utilice) y unas señales claras y concisas, se obtiene un territorio totalmente transitable en bicicleta, algo que por el momento no existe en ninguna comarca de Aragón.

A partir de la señalización de Ciclo_red ya implantada se pueden diseñar multitud de rutas de diferentes tipos facilitando simplemente una sucesión de números (correspondientes a cada intersección) ordenados convenientemente. De este modo, en la oficina de turismo de la Comarca, en la página web o en los mismos mapas, se pueden facilitar al visitante tantos recorridos distintos como se desee. Pudiendo diseñar recorridos naturales, culturales, gastronómicos, mixtos, etc.

. Señalización

El sistema de señalización de la ciclored se basa en la numeración de diferentes cruces de caminos dentro de un mismo territorio. De esta manera al usuario se le guía de un cruce a otro, pudiendo hacer éste sus propias rutas anotándose los números de los cruces por los que debe ir pasando. Así pues se crea una red de caminos ciclables comunicados entre sí, pudiendo hacer diferentes rutas según convenga al usuario.

Se pueden diferenciar 3 tipos de señales:

- señales de cruce, nos indican el número del cruce en el que nos encontramos, las diferentes direcciones que podemos tomar y un pequeño mapa simplificado en el que encontramos todos los puntos de cruce y la red que se crea;
- señales de seguimiento direccionales, cuando un camino de la ciclored se cruza con otro que no pertenece a ésta se señalizan las direcciones que se pueden seguir dentro de la red;
- señales de seguimiento, las encontraremos en trayectos largos de un cruce a otro para recordar al usuario que se encuentra en el camino correcto.



. Señales de cruce

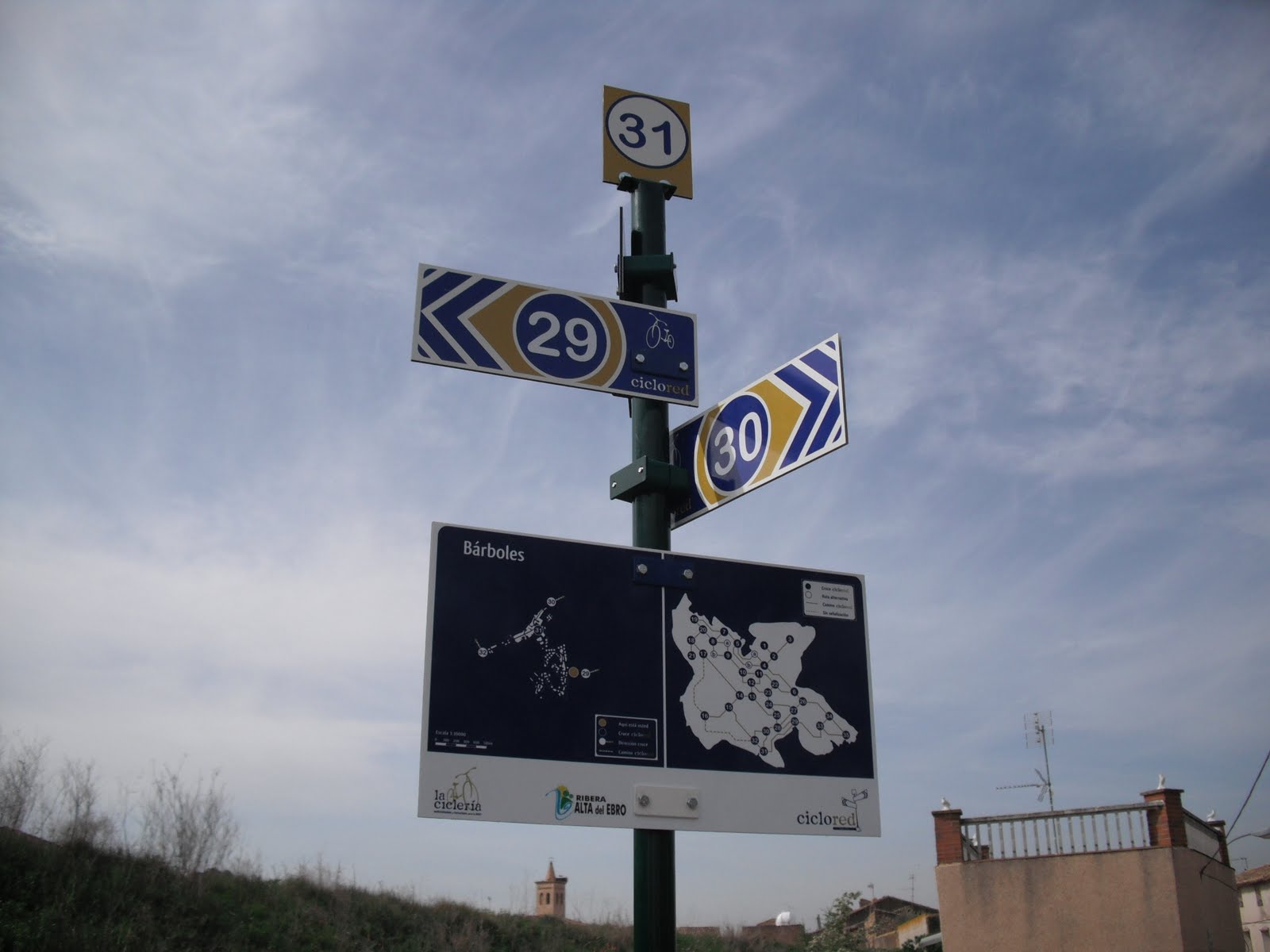

Consta de varios elementos según el tipo de panel y el anclaje que se tenga que realizar:

- Poste metálico de Ø 50 mm y 3000 mm de altura mínima, de los cuales 2500 mm estarán por encima de tierra. Con una capa de pintura al horno verde para menor impacto visual y protección del mismo ante los diferentes efectos meteorológicos. Este poste metálico irá anclado al suelo mediante bloque de hormigón.
- Panel de cruce de alucubond, de dimensiones 120 mm x 120 mm y 4 mm de grosor mínimo, con impresión digital en vinilo transparente que indicará el número de cruce en el que nos encontramos. El círculo será de Ø 110 mm con un trazo exterior de 12 puntos y el tamaño del número de cruce será de 210 puntos. Esta señal se sitúa en la parte superior del poste metálico anclada a éste mediante una pletina metálica soldada al poste y atornillada a la señal.
- Panel direccional de alucubond, de dimensiones 330 mm x 120 mm y 4 mm de grosor mínimo, con impresión digital en vinilo transparente que indicará el número de cruce al que llegaremos si tomamos esa dirección. El círculo será de Ø 110 mm con un trazo exterior de 12 puntos y el tamaño del número de cruce será de 210 puntos. Esta señal se sitúa a lo largo del poste metálico (según el número de señales que se necesiten, mínimo 2 y máximo 4) desde la parte superior hacia abajo, anclada a éste mediante una pieza metálica atornillada a la señal y sujeta al poste mediante una abrazadera metálica.
- Panel mapa de alucubond, de dimensiones 400 mm x 400 mm y 4 mm de grosor mínimo, con impresión digital en vinilo transparente que nos mostrará, mediante una simplificación, todos los puntos de cruce pertenecientes a la ciclored así como la red de caminos ciclables que se compone dentro de la comarca.Este panel se sitúa debajo de la última señal direccional, anclada al poste mediante dos piezas metálicas atornilladas a la señal y sujetas al poste mediante dos abrazadera metálica.

. Señales de seguimiento direccionales

Como soporte para desarrollar este tipo de señalización se define el siguiente, que consta de dos elementos:

- Poste metálico De Ø 50 mm y 3000 mm de altura mínima. Con una capa de pintura al horno verde para menor impacto visual y protección del mismo ante los diferentes efectos meteorológicos. Este poste metálico irá anclado al suelo mediante bloque de hormigón.
- Panel direccional De alucubond, de dimensiones 330 mm x 120 mm y 4 mm de grosor mínimo, con impresión digital en vinilo transparente que indicará el número de cruce al que llegaremos si tomamos esa dirección. El círculo será de Ø 110 mm con un trazo exterior de 12 puntos y el tamaño del número de cruce será de 210 puntos. Esta señal se sitúa a lo largo del poste metálico (según el número de señales que se necesiten, mínimo 2 y máximo 4) desde la parte superior hacia abajo, anclada a éste mediante una pieza metálica atornillada a la señal y sujeta al poste mediante una abrazadera metálica.


Colocación de las señales por parte de la Escuela Taller

La actividad de la Escuela Taller respecto a la Ciclo Red ha consistido en los siguientes trabajos:

Gestión de autorizaciones y permisos de instalación de señales en los lugares que se ha requerido.

Realización de encofrado de madera para realización de los dados de anclaje

Realización de 110 dados de anclaje de hormigón H 250 de 50x50x50 cm, con un tubo interior de PVC para contener el poste, reforzado con armado metálico y ganchos de anclaje para el transporte. Cada uno de estos datos tiene un peso aproximado de 250 kg.

Distribución con medios propios de 100 dados a lo largo de 220 km la Comarca con camión grúa.

Picado manual sobre diferentes tipos de terreno de hueco de 70x70x70 cm para enterrar el dado de hormigón a lo largo de los 220 km de la Ciclo Red; puesta en obra del dado y recibido con las tierras procedentes de la excavación.

Colocación de los 100 postes metálicos en los dados de hormigón.

Colocación de las señales correspondientes a cada poste según las indicaciones de La Ciclería y orientación

FOTOGRAFIAS SEÑALIZACION CICLORED

FOTOGRAFIAS SEÑALIZACION CICLORED




























































miércoles, 27 de octubre de 2010

OBRA FIGUERUELAS


OBRA FIGUERUELAS



REFORMA Y ADAPTACIÓN DE UNA NAVE AGRÍCOLA PARA OBTENER LA CONFIGURACIÓN DE UN EDIFICIO POLIFUNCIONAL DE USOS SOCIALES Y LÚDICOS AL SERVICIO DEL AYUNTAMIENTO DE FIGUERUELAS


El presente informe se redacta al objeto de la definición y valoración de las obras que se han realizado sobre la Nave Agrícola existente, propiedad del Ayuntamiento de Figueruelas, y que se sitúa en el Sector Residencial P-3, en proximidad del núcleo urbano, y que se habilita como una Edificación Rotacional de Usos Sociales y Lúdicos al servicio del municipio. Las mencionadas obras las han realizado los alumnos trabajadores de la Escuela Taller Riberas de Sancho III durante la segunda fase (29/12/09-28/06/10).


. Características constructivas de la edificación existente

La nave, antiguo gallinero, tiene una dimensión de 50 metros de longitud por 16,25 metros de anchura. La cimentación de la misma, responde a una configuración de zapatas corridas de hormigón perimetrales extensivas a todo el perímetro, y con aumento de dimensión superficial en las áreas de apoyo de los pilares.

Se ha dispuesto de 13 vanos de unos 5 metros de luz libre coronados por una cubierta a dos vertientes apoyada sobre cerchas y pilares metálicos. La cubrición del conjunto se realiza mediante placas exteriores e interiores de fibrocemento ondulado, con un aislamiento interior de manta de fibra de vidrio. El conjunto de la cubierta presenta un estado de conservación aceptable, sin deterioros significativos ni goteras que aconsejen intervención sobre la misma.

El resto de la edificación presentaba un estado básico de ejecución con cerramientos de bloque revestidos al exterior, solera interior de hormigón y un escaso número de vanos de ventilación e iluminación.

. Actuaciones realizadas

La intervención general planteada ha consistido en la compartimentación general del espacio, aprovechando la cadencia de cerchas y vanos existentes para obtener hasta 13 espacios diferenciados de 80 m2 aproximadamente cada uno, y una dimensión total de 1040 m2, que pueden servir, merced a la generación de accesos independientes en todos los casos, para dar cabida a actividades lúdicas, sociales, y recreativas de muy diversa índole.

Cada uno de los espacios obtenidos, cuenta con puerta de acceso independiente de chapa metálica y pequeño porche de acceso, cubierto por un entarimado de madera. Se ha habilitado un baño completo al servicio de cada local. Igualmente se ha tendido un suelo continuo de gres cerámico, previa limpieza y nivelación del suelo existente y se ha habilitado un pequeño mostrador-encimera.

La compartimentación descrita se ha ejecutado, coincidiendo con los ejes de la estructura principal de cerchas de cubierta, por medio de muros de fábrica de bloques de hormigón hasta la altura de arranque de la cubierta, y por encima de dicha línea, se han continuado y enfalcado dichos paramentos con ladrillo gero hasta alcanzar la estructura existente. La formación del porche de acceso y la distribución interior de aseo, se han llevado a cabo con ladrillo de hueco doble hasta la altura de cubierta.

Se han ejecutado instalaciones básicas de abastecimiento: fontanería, saneamiento y electricidad al servicio de cada habitáculo. La acometida del agua se ha realizado desde el exterior a través de un cuadro de contadores individualizado para cada espacio, y que comunica con cada uno de los aseos. Una vez realizada la acometida, los aseos se han alicatado con gres 20x20 blanco recibido con mortero de cemento y arena, hasta una altura de 1,50 metros y se han dejado montados y en condiciones de uso los aparatos sanitarios y grifería.

Para la ejecución de pavimentos se ha llevado a cabo un recrecido de mortero de nivelación y agarre sobre el que se aplica un adhesivo de mortero y un solado de gres formato 31x31 para tránsito denso extensivo a la totalidad de la superficie con rodapié de diversos tipos (madera y ladrillo visto), con el fin de cumplir el programa formativo establecido por los Certificados de Profesionalidad.

Para ejercitar las capacidades de los operarios de la Escuela Taller, adosado a los paramentos de cierre, se ha realizado algunos detalles ornamentales en ladrillo antiguo macizo que incluye un arco “cimbrado”. Este elemento posee exclusivamente carácter decorativo. También para el ejercicio de diferentes labores constructivas, se han realizado murales de mosaico decorativo, realizado a través de piezas de azulejo recuperado. También se han realizado en algunas estancias tejados decorativos con el fin de practicar la elaboración de cubiertas tradicionales.

También se ha realizado en cada una de las estancias mostradores de ladrillo, revestidos con labores tradicionales de ladrillo y encimera de madera con cantos moldurados.

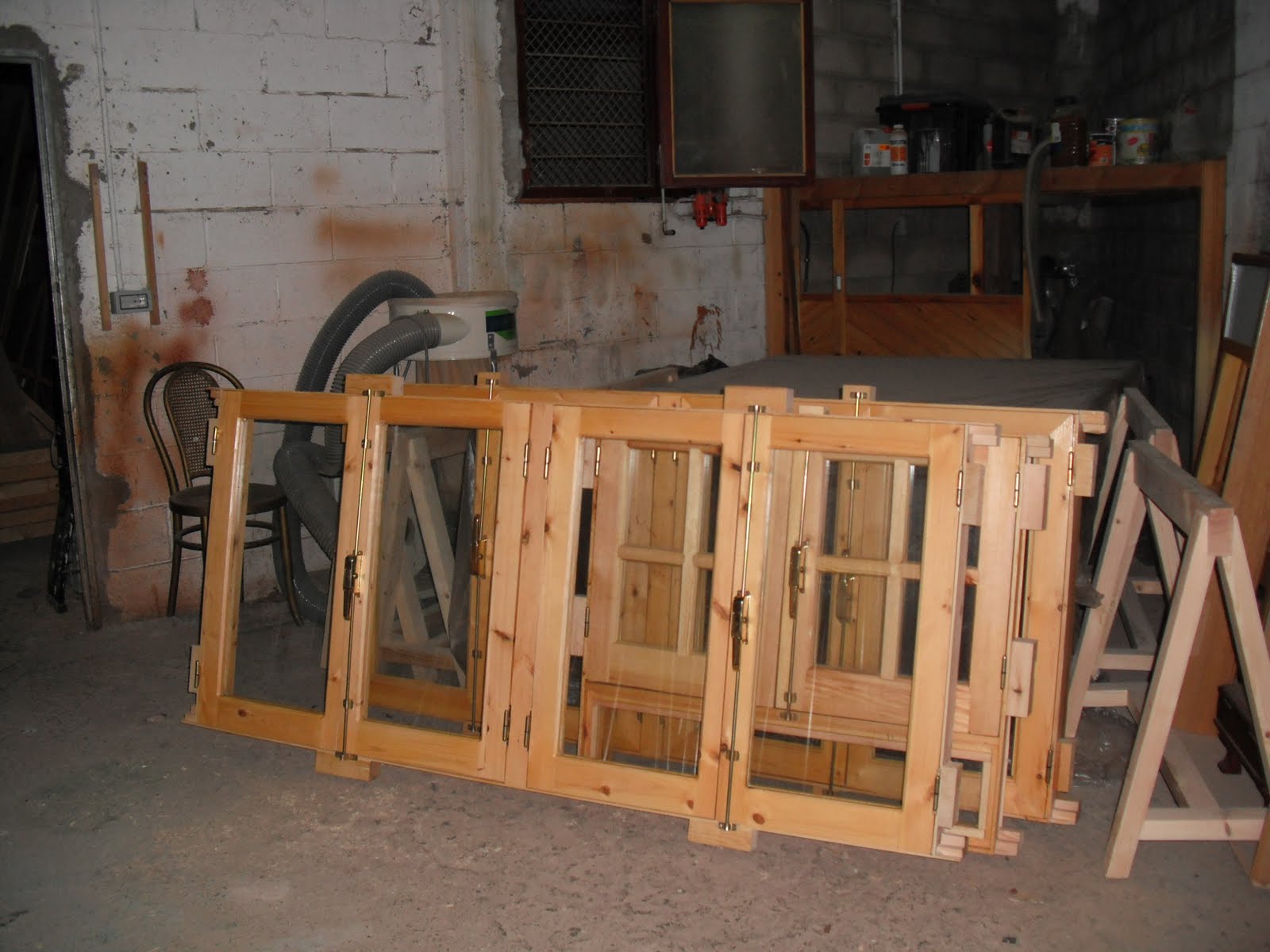

La ventilación e iluminación de los espacios, se garantizará mediante el cerramiento de huecos de fachada con carpintería de madera, de dimensión aproximada 2 x 1 m. en la fachada principal, y de 1 x 1 m. en la fachada posterior, realizada por la propia Escuela Taller, además de la citada puerta de acceso. Para la iluminación natural de los aseos se ha dispuesto la colocaron de Pavese traslúcido en cada uno de ellos, de dimensión 50 x 50 cm.

Las fachadas de la nave se han saneado mediante el sellado de grietas, la realización de jambas, cabeceros y vierteaguas y el arrancado de las vallas existentes y la colocación de rejas para la protección de las ventanas.

La puertas de acceso a los aseos responden a diferentes tipos y características, con el fin de trabajar con diferentes modelos y formatos (moldurada, de fibras con aplicación de plafones de diferentes tipos, recuperada, de DM simple, etc).

El espacio interior obtenido se ha pintado con color blanco los paramentos verticales y falsos techos con pintura plástica lavable y se ha realizado un zócalo perimetral de colores terrosos en todo el perímetro.


FOTOGRAFIAS OBRA FIGUERUELAS
